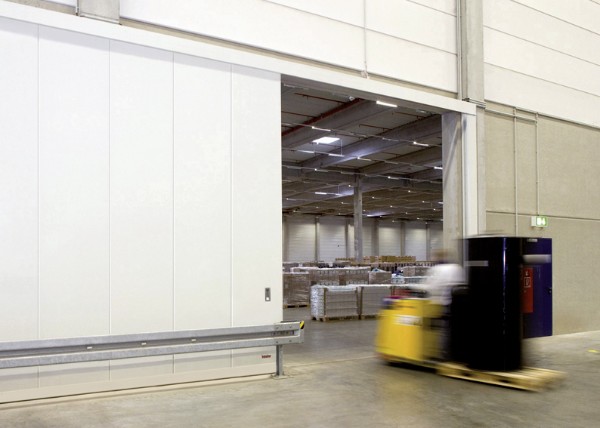

Feuerhemmendes Stahlschiebetor
Z-6.20-2103 geprüft nach DIN 4102-5/EN 1634-1
Bildmaterial: Teckentrup
- 1- Flügelig
- für den Inneneinsatz
- nach Rechts oder Links öffnend
- Wahlweise mit Schlupftür
- Optional mit Verglasung
- auch in Edelstahl
Feuerhemmend
nach EN 1634-1
(DIN 4102)
| Rauchdicht
nach EN 1634-3/
DIN 18095* *mit Zusatzausstattung |
Im Laufschienenbereich:
Beton mind. 140 mm
Mauerwerk nur im Abstellbereich mind. 175 mm
Bekleidete Stahlträger F60-A
Seitliche Wände:
Beton mind. 140 mm
Mauerwerk mind. 175 mm
Porenbetonplatten mind. 200 mm
Bei bewerten Porenbetonplatten mind. 175 mm
Bekleidete Stahlstützen F60-A
| Größenbereich/ Baurichtmaße |
Breite: 1000 - 8500 mm
Höhe: 2000 - 6000 mm
Dopplewandiges Torblatt bestehend aus Einzelelementen
(Anzahl entsprechens der Öffnungsbreite)
Isolierung: Mineralfaser- und Gipskarton-Platten
Torblattdicke: 72 mm
Blechdicke: 1,0 mmn
Elementgewicht: ca. 33 kg/ m²
Torblatt und Tordichtung verzinkt
Sonderausstattung:
Grundierung (ähnlich RAL 9002)
Ausführung Edelstahl
RAL nach Wahl
Für Torblatt und Schlupftür:
Brandschutzglas "Promaglas 30"
17 mm dick mit Stahlglashalteleisten
Komplette Feststellanlage besteht aus:
X Rauchschalter (Anzahl der Rauchschalter entspr. den Richtlinien des DIBt Ausgabe 1998), je 1 Haftmagnet, Netzgleichrichter 220/24 V, Auslösetaster, akustischer Alarmmelder
Antrieb als Öffnungshilfe
Freilauf-Funktion
Einsteck-Hakenschloss-Profilzylinder 40 + 40 mm
Nischenklappe
Deckenklappe
Künstlicher Anschlag (nur 1-flg.)
Künstlicher Sturz (Deckenmontage)
Blende
